ertex VRSTVENÉ BEZPEČNOSTNÍ SKLO (VSG) WALK

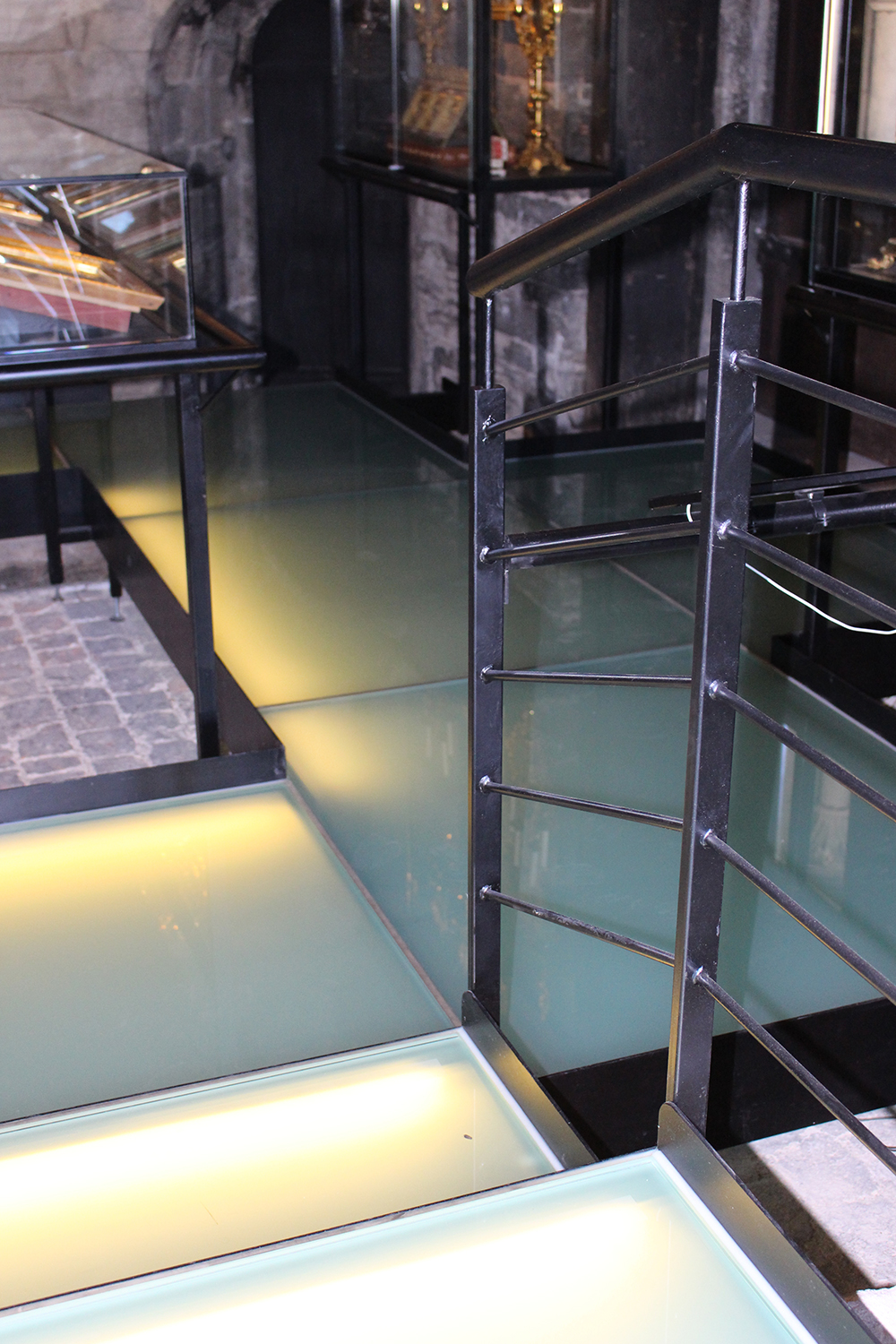

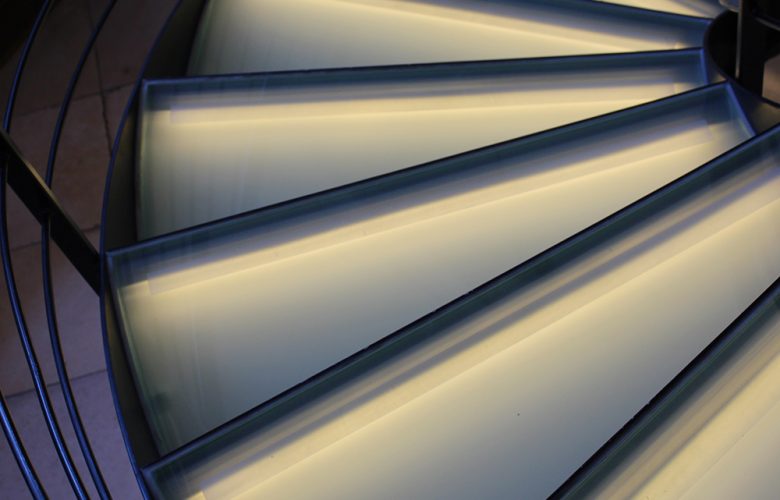

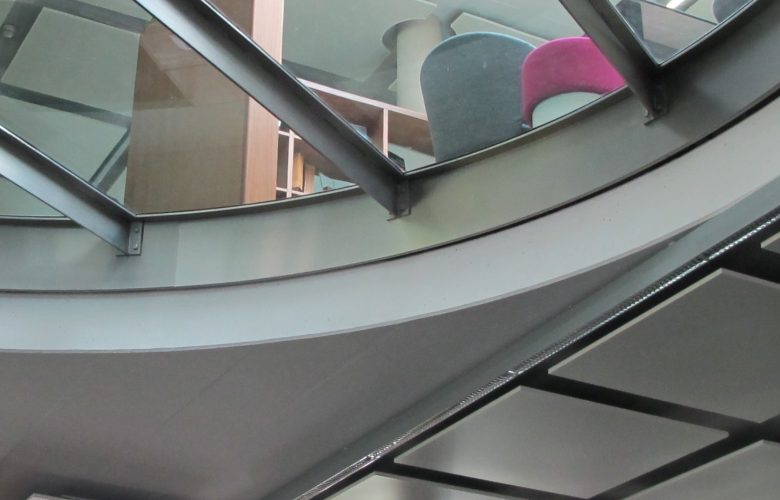

Pochozí vodorovné zasklení z vrstveného bezpečnostního skla (norma ÖNORM EN ISO 12543) pro běžný pěší provoz. Pro schody, podesty, lávky a kryty světlíků.

Sklo ertex WALK se vyrábí minimálně ze dvou tabulí, které se v normovaném procesu výroby vrstveného bezpečnostního skla (norma ÖNORM EN 14449) po položení viskoelastické mezivrstvy PVB vysoce odolné proti přetržení spojí v autoklávu do jedné pevné jednotky. ertex WALK splňuje normované podmínky vrstveného bezpečnostního skla (VSG) pro horizontální zasklení.

Požadavky na provedení

Nosná konstrukce a podpěra skla musí být rovné a odolné proti ohybu a nesmí být zkroucené. Vzdálenost podpěr od okrajů u lineárně podepřených skel musí činit minimálně 30 mm; v případě uložení na čtyřech stranách a rozpětí < 400 mm je odchylně od výše uvedeného dostačující šířka podpěr 20 mm. Zasklení musí být s podpěrami spojeno tak, aby bylo vyloučeno samovolné sklouznutí nebo nadzvednutí. Jako tlakově stabilní podložka/mezivrstva by se měla přednostně použít silikonová páska (Shore A 60-80) nebo neoprenový proužek. Podložka musí být schopna vyrovnat rozdíly tloušťky v rámu nebo tolerance. V žádném případě se nesmí používat tvrdnoucí materiál. Spáry nebo vzdálenosti mezi sklem a konstrukcí by měly být > 5 mm. Tmelení spár trvale pružným tmelem kompatibilním s VSG – nejlépe silikonovým. Aby byl skleněný prvek chráněn před nekontrolovaným tepelným zářením, musí být konstrukčně zajištěno dostatečné větrání meziprostoru. Upozornění: Příliš široké podpěry skla znamenají nebezpečí nadměrného lokálního tepelného zatížení. ertex WALK lze vyrobit také ze skel s vyšší teplotní odolností (TVG).

Technické údaje:

Tloušťky skla

od 25 mm do 53 mm

Vyráběné velikosti:

max. 1 600 × 3 000 mm
min. 300 × 550 mm
(formáty mimo uvedený rozsah na vyžádání)

Poměr stran:

≥ 1:20

Maximální hmotnost jedné jednotky:

1500 kg je Stückeinheit
